第八章 临床检测方法

8.1 下食管括约肌定位 149 8.9 动态γ计数检测 230
8.2 24小时pH监测 157 8.10 肛门直肠测压 235
8.3 24小时胆汁监测 165 8.11 内脏刺激器/电子压力泵研究 247
8.4 静态食管测压 171 8.12 生物反馈 255
8.5 动态食管测压 199 8.13 阴部神经终末运动潜伏期检测 259
8.6 精确UES测压 207 8.14 Oddi括约肌测压 263
8.7 胃窦十二指肠测压 214
8.8 胃电图 223

8.1 下食管括约肌定位

  下食管括约肌(LES)是食管与胃交界处一生理性括约肌,该处为一高压区,可防止胃内容物反流入食管。

  食管与LES穿过膈肌与胃相连。吸气时,膈肌下移,挤压腹内脏器,腹腔内(膈肌下方)形成正压,而胸腔(膈肌上方)则形成负压(图8.1)。

  此现象可利用来确定LES位置,并可据此将LES分为腹段及胸段两部分(图8.2)。测压时,根据呼吸时压力波的正负变化,即可判断压力感受器的相对位置(图8.3)。

  LES定位对食管24小时pH监测、胆汁反流测定及压力测定时,检测导管的准确定位均有重要意义。

  定位LES的方法如下:

  · 测压——LES准确定位的最佳方法

  · LES内在确认法(pH监测时)

  · pH梯度法(pH监测时)

  · 透视法(不能确认LES位置,但可提示LES最可能的位置)。

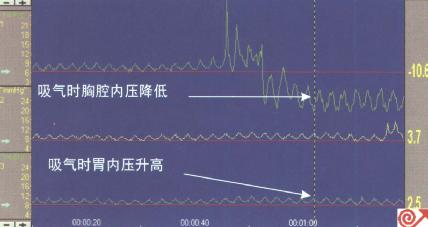

图8.1 近端压力通道位于膈肌上方,图示吸气时压力下降。远
端压力通道位于膈肌下方,图示吸气时压力升高。

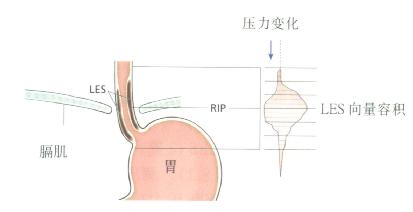

图8.2 LES穿过膈肌示意图,LES压力轮廓用向量容积表示。

图8.3 呼吸时胃内静息压变化,吸气时压力升高。

  测压法

  测压仪器

  · 灌注式或固态导管

  · 如使用灌注式导管:

  (a)毛细管气压灌注系统

  (b)氮气瓶

  (c)灭菌无气蒸馏水

  (d)压力传感器及电缆

  · 多通道记录仪,如Polygraf测压仪

  · 计算机,打印机及分析软件

  · 插管用附属材料。

  检查步骤

  1 根据使用手册对测压仪进行定标。

  2 经鼻腔插管(见7.6)

  3 将检测LES压力(LESP)的所有通道(流出口或感受器)均插至胃内。

  4当测压通道进入胃内后,即可见压力随呼吸变化小幅度波动。吸气时,压力升高。

  5嘱患者深吸气,吸气时压力上升,即证实导管在胃内。如导管位置不正确,少许向外牵拉导管,然后再缓慢将其插入胃内(图8.4)。

  6设定胃内基线。例如:将胃内平均压力设为参考基线(计为0)。随呼吸变化而波动的胃压力波,其基线可设定在波的基底部(呼气末),亦可设定在压力波的波动中点(呼吸中点)。

  7 用定点或分段牵拉法(SPT)检测LES压力,每次外拉测压导管0.5或1.0cm,使每一个通道均通过LES,每点检测至少10个呼吸波动。

  8当测压导管的近端压力记录通道接近膈角时,LES呼吸波动立刻增加。当记录通道一进入LES,压力波基底部即升高,此处为一高压区(图8.5)。此时,记录测压通道至鼻孔的位置(记录导管上刻度;以cm为单位)。

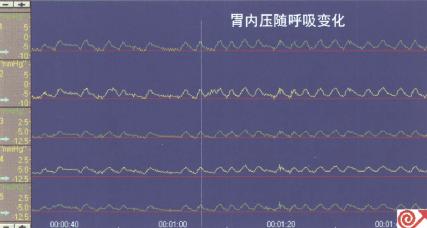

图8.4 所有通道均在胃内时的压力曲线。吸气时压力升高,即
可确定导管已进入胃内。游标批示吸气末。

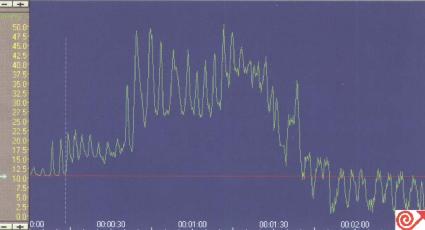

图8.5 用定点牵拉法检测LES压力。红色水平线为呼气末胃内压
基线。游标处提示压力升至基线以上,此处为LES起点。

  9 测压通道进入LES高压区后,应检测吞咽后的LES松弛功能(吞咽可使压力降回胃基线)。如干咽后LES压力未降至胃内压基线,则吞咽温水(用注射器向患者口腔内注入5~10ml温水)检测。LES的松弛证明测压通道已位于LES中。

  10 测压通道位于腹段LES时,吸气时压力升高。外拉导管,当测压通道进入胸段后,吸气时压力下降。

  吸气时压力由正变负的位置,则为呼吸反转点(RIP)。当测压通道正好位于呼吸反转点时,常随呼吸压力出现双相波动。因此,此处的压力反转点(PIP)也可当作RIP(图8.6)。

  11 当近端记录通道离开LES高压区进入食管时,基础压力(食管内压)降至胃内压基线以下,该压力下降点即为LES近端(上端)。此时,记录鼻腔至测压通道的距离(以cm为单位)(图8.7及8.8)。

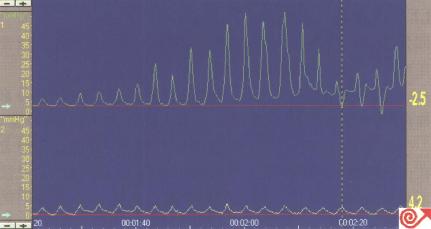

图8.6 游标显示呼吸反转点(RIP)。该点在吸气时,可见压力由正变负。

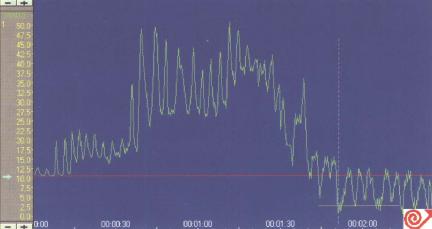

图8.7 用定点牵拉法检测LES压力,游标指示记录通道刚离开LES高压区进
入食管。黄色水平线表示吸气末食管内压。注意:食管内压基线低于胃内压基线。

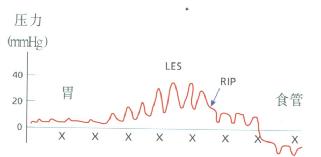

图8.8 用定点牵拉法检查胃内压,LES压力及食管内压。

  LES内在确认法

  部分24小时pH监测仪具有内在确认LES的功能,以便在监测时正确定位pH电极。

  该系统包括三部分:(i)压力感受器;(ii)可外部加压的灌注水袋;(iii)有内置压力测压通道的pH导管。

  此类pH监测仪可直接显示压力变化。其优点是患者在pH监测前无需另行插管测压以确定LES位置。但此法不像传统的食管测压那么精确。虽然此法容易识别RIP,但要精确定出LES近端的边界仍较困难。

  仪器(图8.9)

  · 动态24小时pH监测仪

  · 带有内置压力通道LES定位用的一次性或多次性pH导管

  · 压力传感器

  · 连接压力传感器与pH监测仪的电缆

  · 加压袖套

  · 装有无菌水的水袋(于加压袖套内)

  · 连接水袋与压力传感器的微量输液器

  · 插管用附属材料(见第7章)。

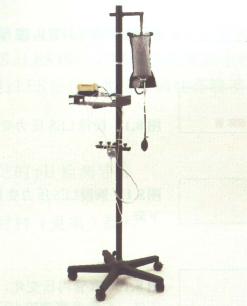

图8.9 LES内在确认法所需设备:动态pH监测仪(Synectics Digitrapper
MkIII);静脉点滴架;装在袖套内的无菌水袋;有灌注测压通道的pH导管。

  检查步骤

  1 根据操作手册标定pH导管。

  2 连接压力传感器与动态24小时pH监测仪。

  3 连接灌注系统。

  4 充盈袖套至压力达300mmHg,使灌注水流速度稳定在0.5ml/min。

  5 经鼻孔插入检测导管,使其末端距鼻腔55~60cm(见第7章)。

  6 患者取平卧位。

  7 此时,pH监测仪即可同时显示pH值及压力条带(以Synectics Digitrapper为例)。

  8 将测压通道在胃内记录到的压力做为零。

  9嘱患者做缓慢深呼吸,吸气时压力升高(压力条带右移),即可证实测压通道在胃内(图8.10)。

  10 按0.5~1cm梯度分段外拉导管,每段中间停留做3~5次呼吸。

图8.10 吸气时胃内压力升高。

   图8.11 腹段LES压力变化

图8.12 胸段LES压力变化。吸气
       时压力下降。

图8.13 食管内压变化,虽吸气
                时压力下降,但波动幅度较小。

  11 吞咽引起的压力变化忽略不计。

  12 测压通道进入LES高压区后,即可见压力显著变化(图8.11)。

  13 测压通道到达RIP,吸气时压力下降(压力带左移)(图8.12)。

  14 测压通道离开LES后,压力降至胃内压基线以下,且随呼吸运动仅产生小幅波动,此处即LES上端(图8.13)。

   因测压通道位于pH检测电极顶端上方5cm处。所以如果要将pH检测电极置于LES上端上方5cm,则必需将测压通道外拉退至LES上端上方10cm处。

  pH梯度法

  pH检测电极插入胃内后,缓慢经LES向外牵拉导管至食管,检测仪屏幕即可显示pH变化。当电极从胃进入食管时pH明显升高,该点即为LES下端。继续外拉导管8cm并固定(LES平均长度3cm(2~5cm),外拉8cm,即可使检测电极位于LES上端上方5cm)。但此法准确性较差,不应提倡。

  透视法

  可根据膈肌轮廓及贲门轮廓估计LES位置,但透视时并无法看见LES。LES相对于膈肌的位置发生改变时,则不能用此法进行LES定位。此法准确性亦较差,不应提倡。

  仪器

  · 透视下可见的pH检测导管

  · 透视设备

  · 插管附属材料(见第7章)。

  检查步骤

  1 经鼻腔插管(见第7章)。

  2透视下向外牵拉导管,将电极置于膈肌或心影下缘上方5cm。
